1、项目背景
推进实施焦化行业超低排放是推动行业高质量发展的重要举措，是建设国家绿色焦化产业基地的现实要求，更是实现 “十四五”转型出雏形、率先趟新路的必然之举。随着《重污染天气重点行业应急减排措施制定技术指南》（2020年修订版）政策的出台，以及山东省自身超低排放改造实施方案的要求。现在已经对企业进行重污染天气分级，A/B级企业能够获得好的政策红利，在环保基础上实现弯道超车。A级企业能够根据自身情况自主采取减排措施，B级企业在黄色及以上预警期间焦炉限产至80%。
为贯彻落实《中共中央国务院关于深入打好污染防治攻坚战的意见》和《山东省深入打好蓝天保卫战行动计划（2021-2025年）》有关要求，推进焦化行业全流程超低排放改造，促进行业高质量发展，持续改善环境空气质量，山东省提出《山东省焦化行业超低排放改造实施方案》（鲁环发〔2022〕8号）。文件要求“2023年9月底前，黄河流域各市率先完成焦化行业超低排放改造； 2023年年底前，全省全面完成焦化行业超低排放改造。”
为提升焦化行业环境管理水平，减少污染物排放，促进环境空气质量持续改善，各地区政府也无一不将环保作为化解过剩产能、优化产业结构的重要抓手，环保管理部门会不断细化要求，完善指标，企业不仅要满足现有政策要求，还需认清行业趋势，适度超前。
随着国家和地方对焦化行业环保要求的不断提升，企业需要依据《重污染天气重点行业应急减排措施制定技术指南（2020 年修订版）》（环办大气函〔2020〕340 号）、《山东省焦化行业超低排放改造实施方案》（鲁环发〔2022〕8号）、《焦化行业超低排放评估监测技术指南》（T/SDJHXH 001-2022）等文件要求，同时基于自身提高环保管理效率、降低运营成本等需求并结合公司实际情况，建设超低排放管控治一体化平台，有效的帮助企业完成超低排放改造。
2、建设依据及目标
2.1 政策要求
2.1.1政策依据
（1）《重污染天气重点行业应急减排措施制定技术指南（2020年修订版）》（环办大气函[2020]340号）
（2）《山东省焦化行业超低排放改造实施方案》（鲁环发〔2022〕8号）
（3）《焦化行业超低排放评估监测技术指南》（T/SDJHXH 001-2022）
2.1.2政策主要内容（企业污染排放监测监控安装点位）
1、烟气连续在线监测系统（CEMS）
2、分布式控制系（DCS）
3、高清视频监控设施
4、无组织排放监测设备
5、门禁系统和视频监控系统
2.2 技术标准
（1）《环境空气颗粒物（PM10和PM2.5）连续自动监测系统安装和验收技术规范》（HJ 655-2013）
（2）《环境空气总烃、甲烷和非甲烷总烃的测定 直接进样-气相色谱法》（HJ604-2011）
（3）《计算机软件需求规格说明规范》（GB/T9385-2008）
（4）《信息技术服务》（GB/T 28827）
（5）《公共安全视频监控联网系统信息传输、交换、控制技术要求》（GB/T28181-2016）
（6）《计算机软件测试规范》（GB/T15532-2008）
（7）《数据中心设计规范》（GB50174-2017）
（8）《污染物在线监控（监测）系统数据传输标准》(HJ212-2017)
（9）《外壳防护等级》（GB 4208-2017）
（10）《自动化仪表工程施工及质量验收规范》（GB 50093-2013）
（11）《电气装置安装工程电缆线路施工及验收规范》（GB 50168-2018）
（12）《基于Modbus协议的工业自动化网络规范》（GB 50168-2018）
（12）《建筑给水排水设计规范》（GB 50015-2019）
（13）《输送流体用无缝钢管》（GB/T 8163-2018）
（14）《钢制压力容器》（GB 150-2018.8）
（15）《工业设备及管道绝热工程设计规范》（GB 50264-2013）
（16）《工程机械焊接件通用技术条件》（JB/T 5943-2018）
（17）《微米级干雾抑尘技术应用规范》（DB13/T1263-2010）
2.3 建设原则
1.标准化原则
本项目使用的设备在数据标准、通信协议等方面对接各项国家、行业标准进行设计，实现异构数据的接入和处理，确保系统技术的一致性与扩展性。
2.实用性原则
本项目设计和建设遵循实用性原则，确保提供的功能能够满足主管部门的要求。
3.安全性原则
在系统的设计过程中，要充分考虑系统的数据安全、访问安全和信息安全。
4.可扩展性原则
具备必要的扩展能力，通过合理的系统体系结构，规范、灵活的软、硬件接口，适当的系统指标及设备配置实现系统的可扩展性。
5.利旧原则
本项目在建设时遵循利旧原则，在已有设备可正常工作且无安全隐患的情况下，科学、合理利用，确保资源使用达到最优化高效的使用。
2.4 总体设计思路
在深刻解读国家政策、地方政策及行业大势基础上，结合企业的需求，瞄准“智慧与绿色”两个大方向，开展本项目咨询设计及监测监控系统设计、管控治一体化平台部署运营。项目的设计、安装、调试、维护严格依据相关政策以及环保标准的要求。
其中，超低排放环保管控治一体化平台系统作为项目的最终对外展示窗口，其采用物联网、三维数字建模、视觉AI智能控制等先进技术，将环保数据与物流等板块数据无缝对接，实现“数据+空间+视频”联动展示，满足超低排放和绩效评级要求的同时，形成自证守法的电子台账和记录，为企业日常的环保管理和相关决策提供数据支撑和指导。对内提高了企业内部环境管理效率，降低了企业环境风险，对外展示了企业环境治理的决心与前瞻性，提升了企业绿色发展的外部形象。
（1）满足政策 符合要求
以超低排放政策要求指标为基础进行咨询设计，满足企业超低评估监测达标要求，同时根据对政策发展趋势的判断，充分考虑绩效评级需求。不拘泥于当前相关政策及标准的要求，适当打造亮点，减少重复投资。
（2）整体规划 分步实施
充分发挥厂区现有的基础，结合企业整体投资的现实问题，建设“一个中心，一张地图，一个平台”的在线监测监控系统和管控治一体化平台，保证厂区能够保持环保的合规性，系统可拓展性强，为后续的环保升级奠定基础。
（3）设计先行 综合服务
基于超低排放政策又有前瞻性的在线监测监控系统和管控治一体化平台需要建设单位要懂政策、懂环保、懂焦化行业、懂IT。如果在工程建设前期就做好规划设计，根据要求进行设备选型、网络敷设、数据中心建设等工作，可少走弯路，减少重复投资，不花冤枉钱。
（4）资质齐全 安全可靠
在监测、监控设备的选型上，选择安全性、稳定性、抗干扰能力强的且符合现场工业要求的国内一线知名品牌产品，确保数据准确可靠。系统架构设计保障数据采集、传输、计算、呈现的稳定运行，具有较高的容错能力，确保系统数据稳定可靠。特别在环境管控系统的建设和数据安全方面，严格控制数据的传输、存储、调用规则，保障企业相关环保数据的安全性。
（5）灵活部署 创新实用
本系统硬件采用可快速部署的安装方式，减少了工程量，且可方便拆装，满足企业在不同厂区的使用和管理需求。机器视觉、人工学习及大数据分析多技术综合运用使系统更加具有创新性和实用性；同时，提供移动端，方便企业管理且功能全面。
2.5 项目目标
（1）满足政策要求，帮助企业顺利通过超低排放验收
我们结合验收过程中专家及环保政府部门人员的关注点，进行在线监测监控系统和管控治一体化平台功能模块进行系统规划，使超低排放评审过程中，能够直观快速地将超低排放和等级划分要求内容快速呈现，让企业“自证清白”、“顺利过验收”。
（2）满足管理需求，帮助企业轻轻松松持续管好厂内环保问题
源头治理是根本，监测监督是过程，通过数据提出环保管理建议，让企业提高环保管理效率，持续保证超低排放的效果才是关键。我们将从产尘源头入手分析，展示治理和监测结果，运用大数据分析技术，为企业高管、各管理层实时把握厂内污染排放情况和环境质量情况提供信息化工具，提高环境优化管理效率。我们将围绕达成最终效果（产尘点周边颗粒物浓度下降，厂区环境颗粒物浓度下降等）来进行整体系统设计、建设和运营，帮助企业轻轻松松管好环保，为正常生产保驾护航。
3、建设内容
3.1 超低排放管、控、治一体化平台软件建设
超低排放管、控、治一体化监控平台是我方自主研发的软件平台，已有相对应的软著申请资料。
本平台是通过物联网、大数据等技术，将全厂的有组织、无组织排放源、排放数据及环保、生产设施运行进行集中管控，为日常环保设施正常运行及无组织达标排放提供保障，同时满足环保管理部门对企业超低排放运行的监督检查要求，自证清白。是企业展示环保管理能力建设的窗口。
平台系统使用独立服务器部署，用户端支持PC、手机等设备，同时可以快速部署。根据管理需要，可以分类设置用户权限，实现终端信息查询、浏览、操作等业务，同时支持后期功能扩展。
乙方已经通过CMMI3软件成熟度认证，且具有多个项目的成功实施经验。乙方分别推出了针对钢铁、焦化、水泥行业的通用基础版软件平台，并在基础版软件平台上同客户一起共创，结合企业的需求，打造符合企业自身平台软件系统。
3.1.1系统架构
整个平台系统从数据源到数据传输，再到数据采集、数据存储，然后经过平台底座最以功能应用的形式呈现，整个软件系统采用微服务、插件式持续集成的架构设计方案，这是一种不断演进的高可用、高性能、可伸缩和低成本的技术架构体系。
3.1.1.1基础支撑体系
基础支撑层采用虚拟化与容器技术，构建动态、弹性的服务器集群基础支撑环境。资源监控系统对后端服务进行实时监控，并根据各服务的负载情况进行动态调配，确保各个服务在保有适当冗余的情况下，提供最大限度的负载支撑，从而在基础支撑实现高性能、可伸缩的技术架构体系。
3.1.1.2数据存储
由于在设计阶段就考虑到了海量数据存储的需求，一般情况预留了3至5年的存储能力，并且考虑到环保数据重要性，故加入了数据多级备份的设计。按天、月、季年进行数据备份。此外还可通过增加服务器硬盘的方式扩容存储空间，扩容后理论可达存储10年以上数据。结合消息队列异步数据处理机制、内存数据库数据缓存层等多种优化方法，在数据库层面确保高可用与高性能。
3.1.1.3微服务架构
采用微服务架构设计，确保每一个服务都对应唯一的业务能力，做到单一职责，服务间互相独立，互不干扰，各服务提供统一的接口调用规则，服务间虽然有调用，但做到了服务重启不影响其它服务。每个服务都是独立的组件，可复用，可替换，低耦合，易维护，有利于持续集成。
3.1.1.4API数据接口
采用统一的API数据接口层进行数据交互，在API数据接口层做统一的安全校验，鉴权操作，将前端访问与后端服务做安全隔离，确保API数据接口层的高性能与高可用性。
3.1.2产品优势
我司在环保领域拥有丰富经验，懂得环保在发展过程的侧重点，而且近年来在大数据和软件领域进行拓展，是国内无组织排放集中控制系统平台最早参与和研发的团队之一，行业经验丰富，拥有较多平台业绩，能够提供客户验收证明和运行业绩供考察。
平台产品具有自主知识产权，软件产品均为自研，拥有多项钢铁、焦化、建材行业无组织排放监控系统软件产品著作权证书，设计理念先进，满足政策要求，行业领先。
软件监测数据本地化部署（物理服务器或私有云），数据安全，所有运行中产生的数据所有权归甲方，甲方可利用数据进行数据挖掘、深度学习等。
软件系统扩展性强，系统可作为承载系统或数据总线对接有组织板块、分表计电板块、物流板块、能源板块、安全板块以及生产系统板块等。
移动端和PC端针对不同级别人员、不同需求设置不同应用，功能设计实用方便，满足高层“一张图掌握全貌”、中层“预警告警管理提效”、基层“使用便捷数据可靠”等实际需求。
3.1.3平台建设原则
超低排放管、控、治一体化监控平台建设遵从以下原则
1. 统一性原则
以软件平台系统为中心，在拓展应用时，数据统一从服务平台中获取。各应用子系统遵守统一的数据源、 统一的数据模型和统一的数据接口原则。
2. 开放性原则
系统中的各种网络协议、硬件接口和数据接口等符合开放式标准。通过数据封装、 API等方式开放系统数据和应用，全面支持与其它系统的数据对接和应用需求，提升平台应用的广度和深度。
3. 实用性原则
系统应用建设满足使用人员业务需求，能够解决不同层次使用人员的实际问题。应用开发设计符合使用人员的工作场景，能够对其实际工作进行指导，提高其工作效率。
4. 易用性原则
系统应实现用户可接受的查询效率与响应时间，支持 PC、手机等多种终端，有良好易用的人机接口界面与灵活多样的展现方式。
5. 安全与保密性原则
平台系统必须保证信息的安全，有较好的数据安全措施，有较好的安全控制措施，有较强的数据恢复能力。加强对要充分考虑数据的保密措施，各种数据必须受到严格控制，防止非正常渠道的提取、修改。
6. 可行性原则
要以满足提供实时的优质的可视化的数据应用服务，要保证技术的可靠性和经济的可行性。计算机系统、通讯网络系统、数据设计，在技术上必须是成熟的，实践检验是成功的，经济上是可实现的技术手段。
7. 适应性原则
方案要保证可扩充性、可维护性：方案中涉及的软硬件都留有扩充升级的接口；方案的落地要便于维护，对企业的需求发展有较强的适应能力。
8. 先进性原则
在实用可靠的前提下，尽可能跟踪国内外先进的计算机软硬件技术、信息技术及网络通信技术，使系统具有较高的性能价格比。采用先进的体系结构和技术发展的主流产品，保证整个系统高效运行。
9. 可靠性原则
方案的设计需保证使用成熟的尽量商品化的技术、产品，以及公开开放的协议，保证所使用的技术是经过实践考验过，技术先进的。
10. 可维护性原则
方案考虑如何监控系统的运行状态，在发现问题的时候，能够做出一些简单、合适操作，保证整个系统长期、稳定的维护。
3.1.4平台功能说明
超低排放管控平台的设计本着“简捷、安全、实用、可靠”的原则，采用目前国际领先的通讯技术方式，平台能及时掌握和了解工艺流程中设备的运行工况、工艺参数的变化，有效优化工艺流程，保证工艺稳定、安全运行，并降低运行成本，提高管理效率，增加长期运行的稳定性。
3.1.5平台效果展示

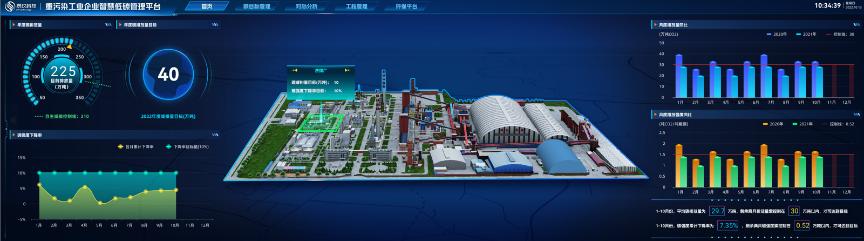

3.1.5.1管理驾驶舱
管理驾驶舱对厂区整体情况和管理所需常用模块进行体现，整体内容以3D地图为载体，进行各分厂生产设施、治理设施、监控监测设施和环境治理监测设备在地图上进行体现。
3.1.5.2无组织监管
（1）污染源管理
超低排放环保管控治平台无组织排放源清单按照生产工艺过程、物料输送、物料封闭存储分类，将无组织污染源受控情况呈现在3D厂区地图中，直观地、实时地呈现排放源的受控点数据。
平台无组织排放源清单也可以用表格形式显示，方便快捷地对无组织排放源进行管理。展示污染源关联生产设备、治理设备、监测设备的运行情况及监测数据。
（2）决策分析
超低排放环保管控治平台能够通过分析接入平台的各种监测设备的实时数据与历史数据，通过对厂区进行划分，通过大数据计算，系统采用污染浓度场的形式对污染进行溯源，并生成溯源报告及管理改进建议。方便企业内部环境管理人员对溯源位置进行针对性管理，降低污染源头对企业环境的污染。
3.1.5.3有组织监管
（1）有组织产治同步
（2）CEMS监测清单
3.1.6亮点功能介绍

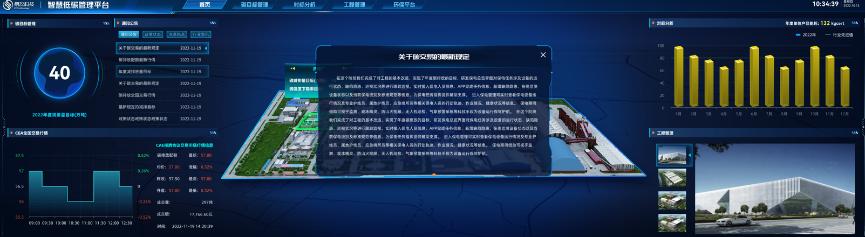

3.1.6.1智慧低碳管理平台
（1）首页
（2）碳目标管理
（3）碳排量对标分析
（4）降碳工程介绍
3.1.6.2环保日常管理
（1）手工监测报告管理
手工监测报告是通过厂内手工监测计划，将废气主要排放口、废气一般排放口、废水主要排放口、废水一般排放口、雨水排放监测、噪声监测的监测范围与监测内容进行管理，并根据实际监测情况进行监测报告的录入、导入、批量导入。实现对手工监测报告的线上化管理。方便报告管理人员对监测报告的查询与使用，方便检查时快速自证清白。
（2）环保检查管理
将内部和外部各类检查记录进行登记，实现发现问题后的交办、整改、 验证、复核全流程。形成各类检查和考核记录，包括检查罚款，扣缋效分，奖励，指标完成情况，并形成分析报表。
（3）清洁生产管理
清洁生产管理以全厂和各工序三级指标为重点控制要素，定期通过导入清洁生产评价，对清洁生产指标进行对比评估，分析提升改进措施、可行技术推荐，实现全厂清洁生产的定量管控和全面提高，促进企业节能、降耗、减污、增效。
3.1.6.3管控中心展示

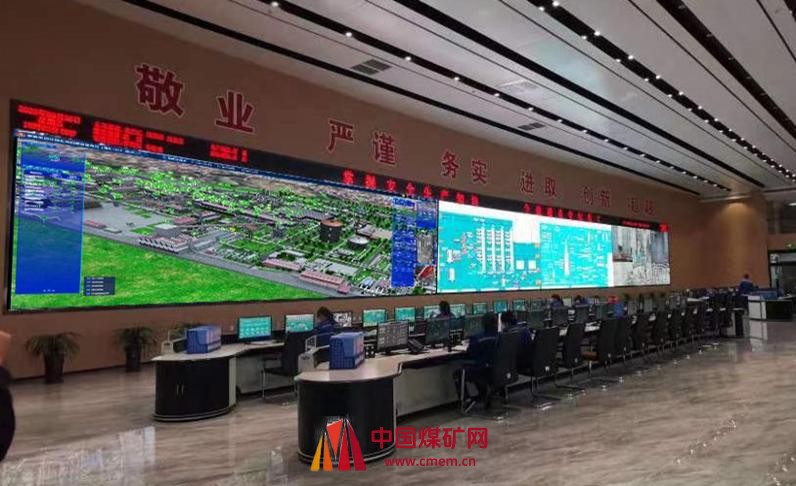

通过配套的电脑将平台系统接入管控中心大屏显示，超低排放管、控、治一体化平台系统支持在多种分辨率间切换，并可根据现场屏幕情况做定制，可根据现场大屏的情况做最佳适配。
超低排放管、控、治一体化平台系统构建于3D GIS地理信息系统底座之上，采用数字孪生的技术将所有在地图上需要呈现的点位（设备）同现实场景做了一一对应。地图上所有点位都可以单独点开查看详情，方便使用者掌握该点位的具体情况。此外结合自研视频融合底座技术，将现场摄像头视频引入到平台3D地图中展示，从平台上就能控制摄像头。从而实现一张图了解全貌。

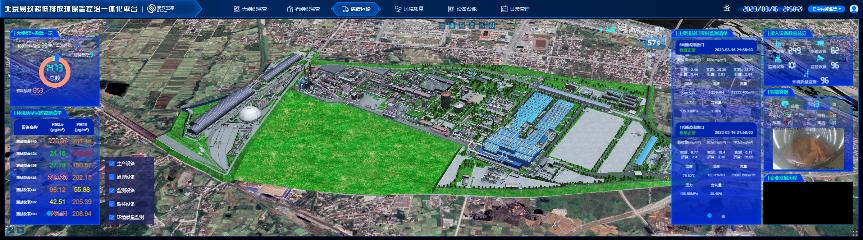

3.1.7建模效果示意图（全厂3D建模区域）
3D建模建成效果示意图
3.2 平台运行支撑系统建设
3.2.1关键硬件设施
3.3 监控监测系统建设方案
3.3.1政策要求
实施超低排放改造的焦化企业，应全面落实自动监控、过程监控和视频监控等管理要求。焦炉烟囱、焦炉装煤和推焦除尘地面站、干熄焦环境除尘站等重点有组织排放源安装烟气排放连续在线监测系统 (CEMS) 和分布式控制系统(DCS)；
无组织排放源实现清单化管理，对应建设无组织排放集中控制系统和颗粒物、非甲烷总烃监控设施；在焦炉炉顶、干熄焦装入装置、备用湿熄焦塔、筛焦楼筛分和装车区域、料场出入口、厂区门禁等安装高清视频监控设施；在运输车辆进出通道安装门禁系统，监控运输车辆进出厂区情况。
3.4 现场数据接入
3.4.1政策要求
对厂内无组织排放源清单中所有监测、治理设备对应建设无组织排放集中控制系统，并记录各无组织排放源点相关生产设施运行状况、收尘、抑尘、清洗等治理设施运行数据、视频监控数据、TSP监测仪、非甲烷总烃监测设备、空气质量监测微站等监测数据以及设备管线泄漏检测与修复(LDAR)工作管理信息等，具备任意历史监测监控数据追溯、查询的功能，对环保设施进行联动控制。
3.4.2数据接入
无组织排放全过程监管，需要根据无组织源清单梳理出关联的治理设施，确保所有治理设施的有效运行。无组织排放治理设施包括一般排口除尘器、料棚内雾炮、干雾、微雾、洗车台、环卫车等。
3.4.2.1雾炮、干雾及微雾数据接入
雾炮、干雾及微雾运行状态接入平台，并且进行设备的远程控制。
3.4.2.2洗车台数据接入
对洗车台冲洗情况进行实时管理。采集洗车台运行信号（进车信号、出车信号、水泵启停信号、水压信号），实现对洗车台运行的远程监控。
3.4.2.3治理设备数据接入
需要将一般排口除尘器的启停信号接入平台并进行记录。
（1）除尘器数据采集
（2）CEMS排放口对应治理设备数据采集
3.4.2.4环保清洁车GPS定位系统
有环保清洁车辆需加装GPS定位系统（含4G卡），记录环保清洁车辆历史工作情况。能够及时掌握厂区内的环保车辆的位置，便于环保清洁车辆的管理；同时能够及时调度厂区内的环保清洁车辆对产尘道路及区域进行清扫、降尘，充分发挥环保车辆的清洁作用，避免因调度不及时而导致的厂区扬尘污染。
3.4.2.5主要生产设施数据采集
无组织生产设备指的是一般排口除尘器对应的生产设备，主要包括皮带、振筛、破碎等一般来说此信号主要从配煤、运焦、焦炉等系统的主控室进行采集，主要接入启停信号。
（1）无组织生产设备数据采集
（2）CEMS排口对应生产设备数据采集
3.4.2.6监测仪表数据采集
甲方已经进行了监测仪表的建设，甲方负责将数据推送至平台，传输协议满足HJ/T 212-2005或HJ212-2017协议，乙方负责数据接收及呈现。
（1）无组织监测仪表数据采集
3.4.2.7CEMS数据接入
超低排放环保管控治一体化平台有组织板块需要采集有组织治理设施运行数据和对应的生产设施启停和负荷关键数据以及CEMS在线监测数据，目前需要将在线监测数据上传至环保管控治一体化平台。
并具备保存一年以上历史数据的能力，任意参数曲线能够组合至同一个界面中查看。
3.4.2.8门禁系统数据接入
清洁运输方面，企业需自我举证证明评估周期内进出厂车辆符合国六以上或新能源要求：依据提供运输车辆信息台账及门禁系统中车辆信息；比对车辆排放标准符合性和数量一致性；针对不在台账内车辆，通过国家或其他系统信息复核；
厂外清洁运输部分监管系统构建包括车辆基础信息、门禁和视频系统、计量系统三部分，厂内部分主要是厂内车辆和非道路移动机械台账的呈现。
3.4.2.9计量系统数据接入
环保平台提供计量通知API接口，当有车辆通过计量后，门禁厂家需将有车辆通过的消息发送到该接口，以便环保平台及时感知到车辆通过的消息，从而获取“计量系统数据“。如门禁和计量系统的数据开放和对接涉及费用，由甲方承担。
3.5 无组织治理设备建设
3.5.1干雾系统建设
3.5.1.1干雾系统介绍
微米级干雾抑尘装置采用模块化设计技术。由水质过滤设备、微米级干雾主机、水气分配器、本地控制箱（分控箱）、万向总成、干雾喷雾箱、空压机、储气罐、水气连接管线和自动控制系统等组成。
干雾抑尘系统工艺图
（1）微米级干雾主机
（2）本地控制箱（分控箱）
（3）水气分配器
（4）喷雾箱
（5）万向总成
3.5.1.2**棚干雾雾炮建设
干雾抑尘装置是利用双流体超声波干雾喷嘴结合压缩空气通过射出加压水流，撞击空气实现雾化，产生粒径极小的微细水雾颗粒（微雾粒径与悬浮颗粒物相当，均为微米级别）。水雾颗粒以柔软低速的雾状方式喷射到粉尘发生点，可有效吸附颗粒物，使粉尘颗粒相互粘结、聚结增大，并在自身重力作用下沉降，达到降尘、抑尘目的。设备耗水量小，物料湿度增加重量小，物料基本无热值损失，无二次污染且不会对过往车辆、行人及道路造成积水影响。
（1）气候情况及工况
（2）设备建设方案
（3）能源消耗表
3.5.1.3煤棚出入口干雾雾帘建设
（1）设计环境
（2）设备建设方案
（3）能源消耗表
3.5.1.4火车受煤坑干雾建设
（1）设计环境
（2）设备建设方案
（3）能源消耗表
3.5.1.5干雾系统建设工作界面
3.5.2超细雾炮建设

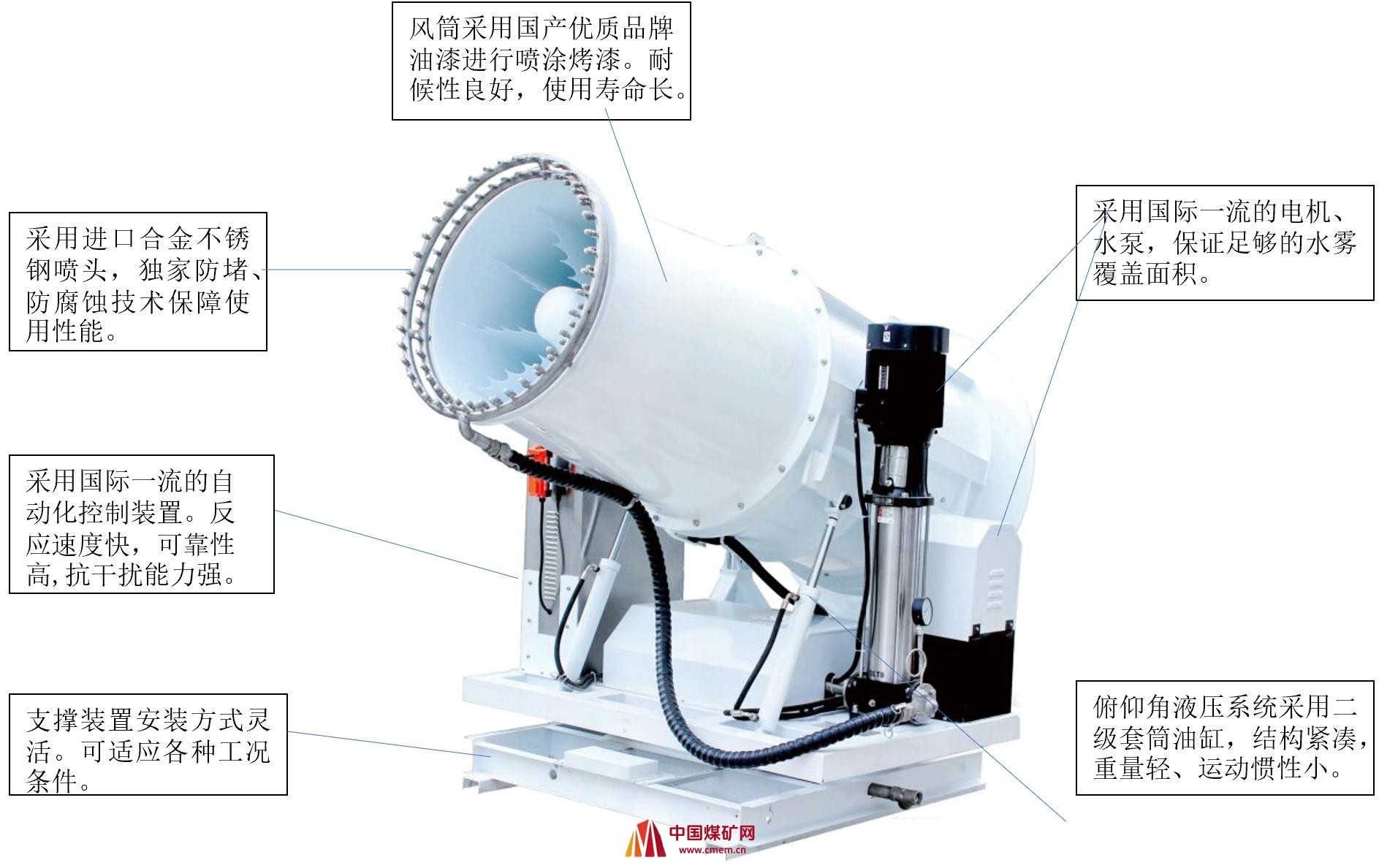

3.5.2.1超细雾炮介绍
3.5.2.2**大棚雾炮建设方案
3.5.2.3雾炮系统建设工作界面
（1）接口原则
（2）项目界限及能源介质要求
1、乙方的供货界限是提供功能完整的多功能雾炮。
2、乙方负责多功能雾炮正常工作内的所有设计、安装、调试及培训。
3、甲方提供AC380/50Hz TN-C三相四线制电源，并将雾炮电源接口送至棚内任一指定位置，乙方负责从指定位置进行水电铺设，电源容量应满足雾炮抑尘系统及附属设备的用电负荷要求。
4、甲方提供不间断的清洁用水或中水，并将雾炮水源接口送至送至棚内任一指定位置，乙方负责从指定位置进行水电铺设。水质满足：悬浮物≤50mg/L，PH值6.5～8.5，氯化物≤250mg/L，总硬度≤450mg/L。雾炮水压0.1-0.5MPa。此管道需符合材质要求和流量要求，并在管道的出口安装截止阀。此管道及截止阀的供货与施工由甲方负责。
5、甲方负责多功能雾炮塔架的土建基础、塔架及其安装平台，塔架须保证雾炮正常动作不受影响，乙方提供图纸。
6、雾炮设有自动排水系统，由甲方负责将多功能雾炮排水管道就近接至甲方棚内排水管。
3.5.3全自动卷帘门建设
经现场踏勘，厂区内各料棚产尘作业时逸散严重，为降低企业环保风险，设计新增自动感应门，阻止车辆进出时产生粉尘向料场外部逃逸。
（1）自动感应门配置方案
（2）自动感应门设备简介
3.5.4洗车台建设
3.5.4.1非龙门架洗车台建设
独立的主控制房，国内一线品牌上海人民潜污泵，使用寿命长，独立喷头设计，独立的过水管道，耐压在50公斤以下，工作压力5公斤及以上左右。
车辆缓慢通行，洗车机喷嘴可迅速启动，把水水渍打落在车身，沙石，泥土，粉末等灰尘冲洗干净，详见效果。
抖车，风干，高压离心式风机，通过变向管道引风，高压输出6500立方/7500立方/每小时，吹向车身，然后有是过道下有减速带，通过式抖车+高压吹风形成。
（1）洗车台参数
（2）洗车台建设效果（示意图）
3.5.4.2龙门架洗车台建设
外框采用300*300*6mm 厚方管，副梁采用150*150*4mm，80*80*3mm厚方管架体，设备全部采用持久耐磨抗氧化（塑粉）简称喷塑，自带有高端大气门头，可定制公司名称等。
3.5.4.3洗车台施工技术要求
土建部分图纸重点要求（施工图纸以现场实际勘探为准）：
（1）.清水池和沉淀池也要做防渗防漏防水处理
（2）.混凝土区地基需配钢筋框架
（3）.回水槽斜坡根据水流方向依次递减
（4）.回水槽上侧铺设盖板，沉淀池上安装复合保温盖板，周围做护栏，也可根据实际情况自行调整。
3.6 AI系统建设
3.6.1雾炮AI识别系统建设
（1）AI工作原理
目标检测、动态捕捉
通过鹰眼识别监控摄像机对料棚内指定区域进行监控覆盖，对料棚内作业设备进行识别判断，利用视觉搜索获取料棚内车辆装卸等实时采集生产作业信息，实现作业目标检测，车辆类型识别准确度≥95%，为系统提供信息数据，同时也可记录治理过程。
视觉识别、污染定位
通过前端视频监控实时采集设备提供的图像、视频信息，结合图像识别算法系统，对正在作业的区域进行分析，识别车辆行为并精准定位粉尘污染位置，对污染行为进行判定，并准确定位污染位置。
系统决策、雾炮联动
将识别系统提供的位置信息及污染行为判定情况进行系统分析、决策，并形成执行命令通过以太网通讯下达至对应区域雾炮控制PLC，控制雾炮设备的启停、转动、俯仰等功能启动，达到治理设备与识别控制系统的联动结合，实现精准抑尘。
（2）联动模式
为打造智能鹰眼识别系统，智能鹰眼识别系统整合安装在大棚内的监测、监控设备，实现无人化智能治理。因不同的料棚中物料含水量不同，智能鹰眼识别系统对物料储存环境的智能治理措施包含以下三级灵活配置治理模式：
（1）雾炮与颗粒物监测仪表数据联动，用户可以自动设置颗粒物超标超限数值，设置雾炮喷射时长。监测数据超限或超标自动启动关联的雾炮进行抑尘作业。该场景适用于所有工作区域。
（2）设定雾炮“工作计划”，让雾炮根据物料进厂频次自动抑尘作业，用户可以自己设定作业时间、时段、时长等。通过合理分配雾炮的作业频次，不仅可以起到抑尘的作用，还可以维持物料湿度的稳定，在生产和环保之间达到平衡。该场景用于物料害怕长时间喷射、积水，不需要考虑工作车辆，需要定点定时工作的区域。
（3）鹰眼识别AI联动。AI智能联动是指在棚内智能雾炮中智能鹰眼识别系统实时捕捉监控画面，智能识别画面中是否存在扬尘行为。若画面中存在扬尘行为，则自动向雾炮发送扬尘位置，雾炮控制器控制设备快速启动，并发送旋转指令使设备转动到指定角度或开启对应区域的天雾进行抑尘工作。该场景适用于物料不怕潮湿，且工作车辆频繁区域。
智能鹰眼识别系统可以保证三种治理模式能够灵活启动。根据现场工况，既能单独进行智能化治理，也能协同工作，达到突发情况下，智能化抑尘的目的。
（1）AI摄像头布设点位
为了使在超低排放改造方面更具智能化、自动化，对污染治理更具针对性、时效性，同时也为了给环保管理部门以及相关参观检查人员更好的环保感受与体验，进行AI智能联动的建设。
雾炮AI监控系统布设点位表
3.6.2焦炉烟羽识别
焦炉焦侧、机侧的有色烟羽，燃烧产生的废气为识别内容。采用红外球机摄像头，采集现场视频素材，针对烟羽的特征，我方对视频素材做针对性训练，提供烟羽识别专用AI识别模型，分别针对焦炉工况场景，完成超低政策的要求，为环保管理提供有力的抓手和工具。
我方已经在焦炉及机侧和焦侧进行摄像头布置，采用已有摄像头即可进行AI识别。
3.7 网络系统建设
3.7.1有线网络
承建方通过构建有线传输光纤网络系统，接入摄像头等设备。整个光纤网络系统分三层，接入层将底层终端设备接入环保网络，汇聚层设置若干个现场汇聚点，核心层为管控中心机房核心交换机 。采用单模单芯光纤传输，各级交换机间使用千兆单模光模块连接。网线使用超五类（非屏蔽）双绞线。
3.7.2无线网络
空气质量微站、TSP浓度监测仪、环卫车GPS等设备通过4G无线方式将仪表数据传输至无组织排放管控平台服务器。
3.7.3平台接入设备汇总表
4、工程界面
4.1施工界面
4.2数据采集界限
4.3软件系统界限
4.4乙方主要工作
1.负责本项目方案的详细规划设计。
2.负责本项目乙方供货范围内的所有设备材料的供货、项目实施（采购、运输、检验、安装、调试、验收等）。
3.负责本项目系统集成、软件开发、安装调试并提供技术支持。
4.负责本项目网络系统设计、监控监测等设施的联网及整个平台建设调试。
5.乙方应主动协调并配合甲方完成本项目考核验收等相关工作。
6.对甲方提供的资料严格保密，不得外传，并自愿承担因资料泄密带来的一切责任。
4.5甲方主要工作
1.供电方式采用取电制：现场电源位置由甲方指定，甲方提供100m以内的取电点，乙方负责相关配电柜及电缆的设计、采购、安装及调试。空气质量微站、摄像头等设施的电源由甲方指定位置，乙方自行规范施工。
2.配合甲方进行与本项目有关的需求调查、数据采集、设备调试等工作。
3.甲方提供服务器运行所需的环境场所，整体环境满足国家《数据中心设计规范》GB50174-2017文件C类以上要求，配置两路电源回路，安装空调、通风系统，保持适宜的温湿度，有监控和门禁、防水防火等。服务器为支撑平台运行的重要设备，在供电电压稳定（市电220V）、清洁的环境下服务器是非常稳定的设备。服务器突然断电极易造成服务器硬盘故障，一旦因断电造成硬盘故障，需更换硬盘，重新安装部署平台系统与调试，期间平台将无法使用，且数据丢失。甲方保证服务器的供电，避免突然断电造成服务器故障。
4.甲方专门提供一路专线网络（具备由电信运营商提供的公网固定IP，带宽30M）至乙方服务器，确保乙方服务器能访问外网。
5.甲方提供规范的源清单（源清单是系统梳理的基础条件），并按时间节点提供相关基础信息、通讯点表信息等甲方平台数据接收和呈现所需信息，以便平台各项内容按期上线。
6.项目包括设计、供货、安装、施工、调试、投用、验收。施工期间甲方派专业人员跟踪协调乙方的安装工作，以便工作协调和联系，并对安装过程中的质量进行监督和确认。甲方提供现场安装时存放设备、工具的临时专用库房；提供施工安装前应办理的各种开工手续。
7.甲方负责提供洗车台及干雾设备间的土建工作。
8.洗车台和干雾设备的供电由甲方接入至设备进线端子处。
5、供货清单
6、培训及售后
6.1培训
施工安装完成后，对甲方现场操作人员进行现场培训。主要内容包括：设备的正常使用、设备的日常维护、紧急情况处置方法等，并提供详细的使用操作说明书（电子版）。
6.2售后
（1）乙方保证供货的所有设备、材料等(包括乙方的外购件在内)及软件开发服务均符合技术说明书的规定。
（2）质保期为货到18个月或验收合格后12个月，两者先到为准。
（3）质保期内免费维护服务内容如下：
故障处理：诊断、解决应用软件的系统故障，对程序错误及缺陷进行排错。技术咨询：解答用户应用软件系统使用中的常见问题。
系统优化：增强应用软件系统的功能，优化系统执行效率，并进行文档维护、用户再培训。
系统业务数据管理：当用户系统数据量增大时，对系统软件参数进行调整，以保证系统高效运行。
（4）产品在合同规定的质保期内，发生损坏和缺陷，或者由于响应错误、材料、工艺、制造、装配、发送等原因造成的损坏，或是不满足合同的要求，甲方通知乙方，乙方将免费更换这些有损坏和有缺陷的设备；
（5）质保期内设备经维修或更换后仍无法达到质量标准，甲方有权退货并向乙方索赔。质保期过后的维护、检修属有偿服务。
（6）质保期内对因甲方原因或不可抗力造成设备损坏，甲方承担设备更换费用，乙方提供技术服务。
